OEM reservedelsnumre & krydsreferencer

Tekniske specifikationer

Produktbeskrivelse

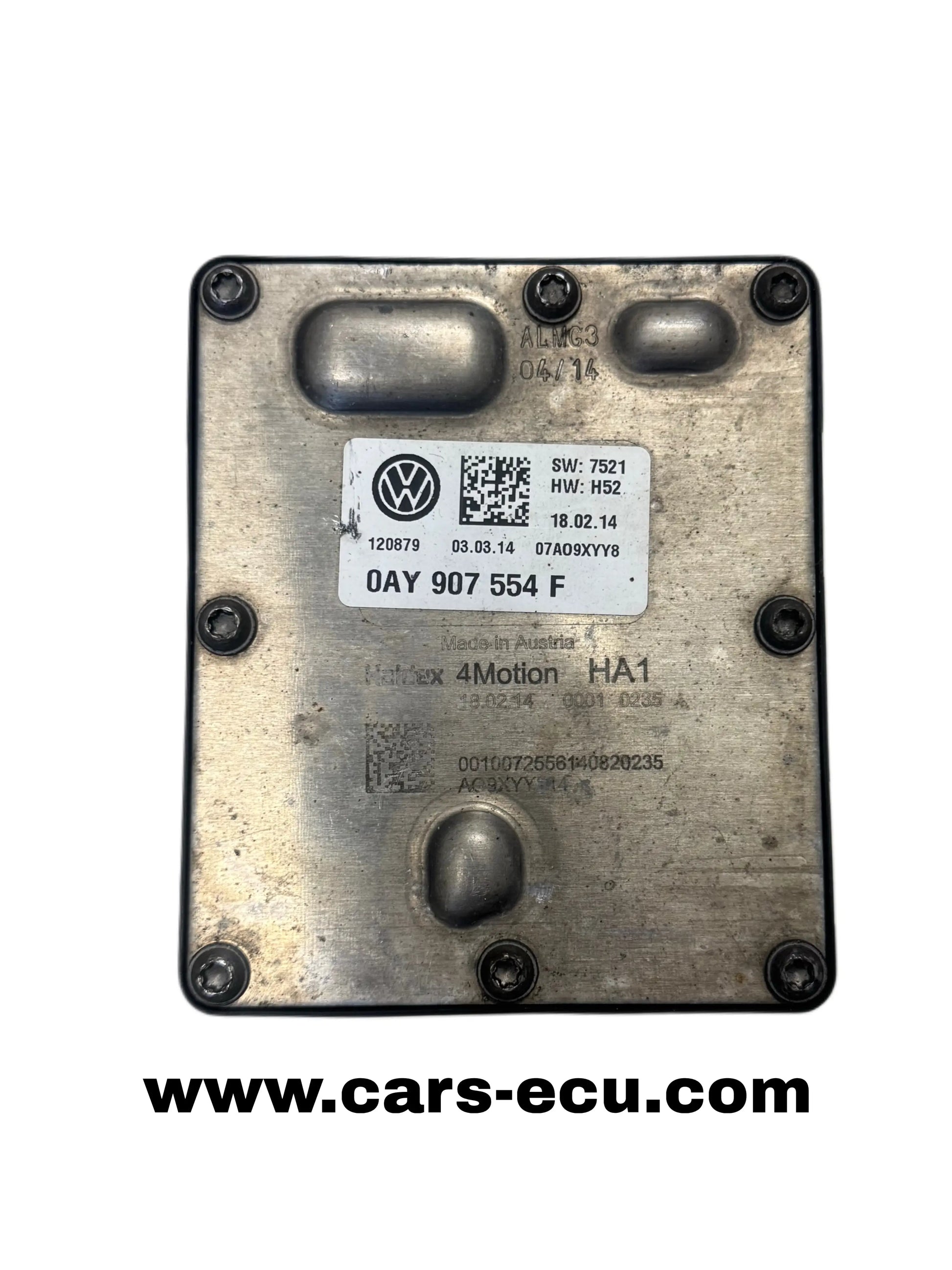

Dette er en ægte brugt original BorgWarner Haldex 5. generation styreenhed med reservedelsnummer 0AY907554F (SW: 7521, HW: H52, intern reference 120879 / HA1, fremstillet i Østrig). Dette er J492 – den elektroniske hjerne i Gen 5 Haldex koblingen – som styrer momentfordelingen til bagakslen efter behov i VAG Group AWD-køretøjer på PQ35/PQ46 platformen.

Gen 5 er det mest forenklede Haldex-system til dato. Sammenlignet med Gen 4 eliminerer det N373-solenoideventilen, finpartikelfilterpatronen og tryksensorerne. Systemet fungerer med kun tre hovedkomponenter: styreenheden, pumpen (0CQ598549) og en trykaflastningsventil.

Hvad denne styreenhed gør

• Driver og regulerer Gen 5 forladningspumpe (0CQ598549) for at opbygge hydraulisk tryk
• Styrer hydraulisk koblingspakke via olietryk (ingen N373-ventil)
• Overvåger hjulhastighedsforskelle mellem for- og bagaksler via ABS-sensorer
• Kommunikerer med ABS, ESP, TCM og CAN-gateway via højhastigheds CAN-bus
• Gemmer og styrer pumpeindlæringskalibreringsværdier (44 bar tærskel)
• Muliggør øjeblikkelig AWD-tilkobling efter behov uden førerinput

Køretøjskompatibilitet

Den 0AY907554F (SW 7521 / HW H52) passer til VAG-køretøjer på PQ35/PQ46 platformen udstyret med 5. generation Haldex AWD kobling. Bemærk: køretøjer omkring Gen 4→5 overgangsdatoen kan have begge generationer – bekræft ved at tjekke reservedelsnummeretiketten på din eksisterende enhed.

Almindelige diagnostiske fejlkoder

En defekt Gen 5 Haldex styreenhed udløser typisk en eller flere af følgende koder. Brug VCDS, ODIS eller et professionelt VAG-kompatibelt diagnoseværktøj til at læse 22-AWD modulet. Billige OBD2-læsere og telefonapps kan typisk ikke kommunikere med Gen 5 Haldex modulet.

Bemærk: Mange Gen 5 fejl viser ingen advarselslamper overhovedet på instrumentbrættet – det eneste symptom er tab af baghjulstræk, især mærkbart om vinteren eller under acceleration på våde overflader.

Installation & konfiguration

Installationstrin

• Find Gen 5 Haldex-styreenheden (J492) på det bageste koblingshus
• Frakobl den elektriske stikforbindelse og fjern de 8 Torx-monteringsskruer
• Løsn forsigtigt den gamle styreenhed fra koblingshuset
• Monter den udskiftede 0AY907554F-enhed – sørg for at gearkassetypen stemmer (DSG eller manuel)
• Tilslut den elektriske stikforbindelse igen og bekræft en sikker pasform
• Start motoren og udfør Pumpeindlæring via VCDS/ODIS
• Slet alle gemte fejlkoder og udfør en testkørsel for at bekræfte AWD-funktion

Pumpens indlæringsprocedure (VCDS / VAGCOM)

• Tilslut VCDS med motoren kørende (nødvendigt – virker ikke kun med tænding)
• Vælg 22 – AWD-modul
• Gå til Grundindstillinger
• Vælg MAS02928 – Pumpemotor
• Vent ca. 1 minut – du vil høre pumpen køre under indlæringscyklussen
• Systemet øger pumpens effekt, indtil trykgrænsen på 44 bar nås
• Efter indlæring kan værdier vise "0", indtil en kort testkørsel er udført
• Vigtigt: Efter indlæring vises kalibrerede værdier kun efter kørsel – dette er normalt

Strømforsyningstjek før montering

• Gen 5-controller har 2 × 12V strømforsyninger – bekræft, at begge er til stede ved hjælp af en 12V pære (belastningstest), ikke et multimeter
• Kontroller, at begge Haldex-sikringer er intakte
• Undersøg 6-polet stikblok under bagsædet (under plastikdæksler til brændstoftankadgang) for korrosion

Anbefalet vedligeholdelse ved udskiftning

• Udskift Haldex Gen 5 AWD-olie (G060175A2) og rengør pumpefilteret
• Inspicer det elektriske stik og ledninger for korrosion eller beskadigede ben
• Ryd alle gemte fejlkoder efter installation og udfør en prøvekørsel

Hvorfor Haldex Gen 5 styreenheder svigter

1. Vandindtrængning & PCB-korrosion

J492-styreenheden er monteret i en udsat position under bilen på koblingshuset. Vejvand og fugt trænger med tiden ind i huset, hvilket korroderer PCB-spor og interne komponenter, forårsager CAN-bus kommunikationsfejl eller komplet nedlukning – den mest almindelige årsag til fejlkode 131599 (ingen kommunikation). Åbning af enheden via de 8 Torx-skruer afslører ofte synlig korrosion eller sprængte komponenter.

2. Korruption af pumpekalibreringsdata (fejl 16671)

Styreenheden gemmer lærte kalibreringsværdier (strøm/spænding ved 44 bar) i en intern hukommelsestabel. Når en pumpe svigter, skrives unormalt lave strømværdier til denne tabel. Selv efter montering af en ny pumpe leverer controlleren utilstrækkelig effekt (baseret på de korrupte lærte værdier), hvilket får fejl 16671 til at vende tilbage hver gang den ryddes. Pump Learn-proceduren nulstiller og kalibrerer disse værdier korrekt.

3. Intet finpartikelfilter – Accelereret pumpeslid

I modsætning til Gen 4 har Gen 5-systemet ikke en finpartikelfilterpatron – kun et pumpefilter. Metalpartikler fra pumpens slid ophobes i olien og cirkulerer tilbage gennem pumpen, hvilket øger sliddet og forårsager tidlig svigt. Dette anses bredt for at være en væsentlig designfejl, der forårsager for tidlig svigt, især på lavt kørte køretøjer (15.000–30.000 km).

4. Intern hukommelsesfejl

Spændingsspidser, frakobling af batteri eller komponentaldring forårsager korruption i den interne flashhukommelse (fejl 17460 – CheckSum Error), hvilket resulterer i, at enheden mister kalibreringsdata og ikke kan styre koblingen korrekt.

Kvalitetssikring & Garanti

12-måneders garanti: Denne brugte Haldex Gen 5 styreenhed er fuldt testet og leveres med 12 måneders garanti, der dækker alle funktionsfejl under normale driftsforhold.

Garantidækning inkluderer:

• Fejl i elektronisk styreenhed
• CAN-bus kommunikationsfejl med AWD / ABS / CAN gateway-moduler
• Defekter i pumpemotordriverkredsløb
• Fejl i intern hukommelse og kalibreringsdata

Garantiafgrænsninger: Skader forårsaget af forkert installation, forkert gearkassetype, brug uden at udføre Pump Learn, eksterne elektriske fejl eller fysisk skade under håndtering.

Forsendelse

Verdensomspændende forsendelse – Vi sender til de fleste lande globalt. Hvis dit land ikke er tilgængeligt ved kassen, kontakt os venligst direkte, så vi kan behandle ordren personligt.

• Sikkert pakket for at forhindre skader under transport
• Sporingsnummer leveres for alle forsendelser
• Ekspresmuligheder tilgængelige – kontakt os for detaljer

Brug for hjælp eller har du et spørgsmål?

Vores tekniske team står til rådighed for at hjælpe med kompatibilitetskontrol, Pump Learn (VCDS) vejledning og installationssupport.
