Systemtyp
Haldex AWD 5:e generationen
Skick
Begagnad – Fullt testad & funktionell
Tillverkare
BorgWarner
Mjukvara / Hårdvara
SW 7762 / HW 55
Drive Select
Ja
Garanti
12 månader
Testad och verifierad fungerande enhet
Varje styrenhet testas individuellt före leverans. Denna enhet levereras som en fullt fungerande OEM-ersättning för kompatibla Gen 5 Haldex AWD-system och är redo för installation och kodning.
OEM-artikelnummer & referenser
OEM-referensnummer:
0CQ907554K • 0CQ598554A • 0CQ907554C • 0CQ 907 554 K
Programvaru- / Hårdvarureferenser:
SW 7762 • HW 55 • BorgWarner
Viktigt: Kontrollera innan beställning
Kontrollera alltid artikelnumret som är tryckt direkt på din befintliga Haldex-styrenhet innan du lägger en beställning. Modellår och fordonstyp räcker inte för att bekräfta kompatibilitet eftersom hårdvaruvarianten måste stämma.
Tekniska specifikationer
Systemtyp:
Haldex AWD 5:e generationen
Komponent:
Styrenhet för bakre differential (ECU / RDCM)
Drive Select:
Ja – stöder Drive Select-funktioner
Användningsområde:
Högpresterande VAG AWD-fordon med Gen 5 Haldex
Delens skick:
Begagnad / Testad / Verifierad fungerande
Produktbeskrivning

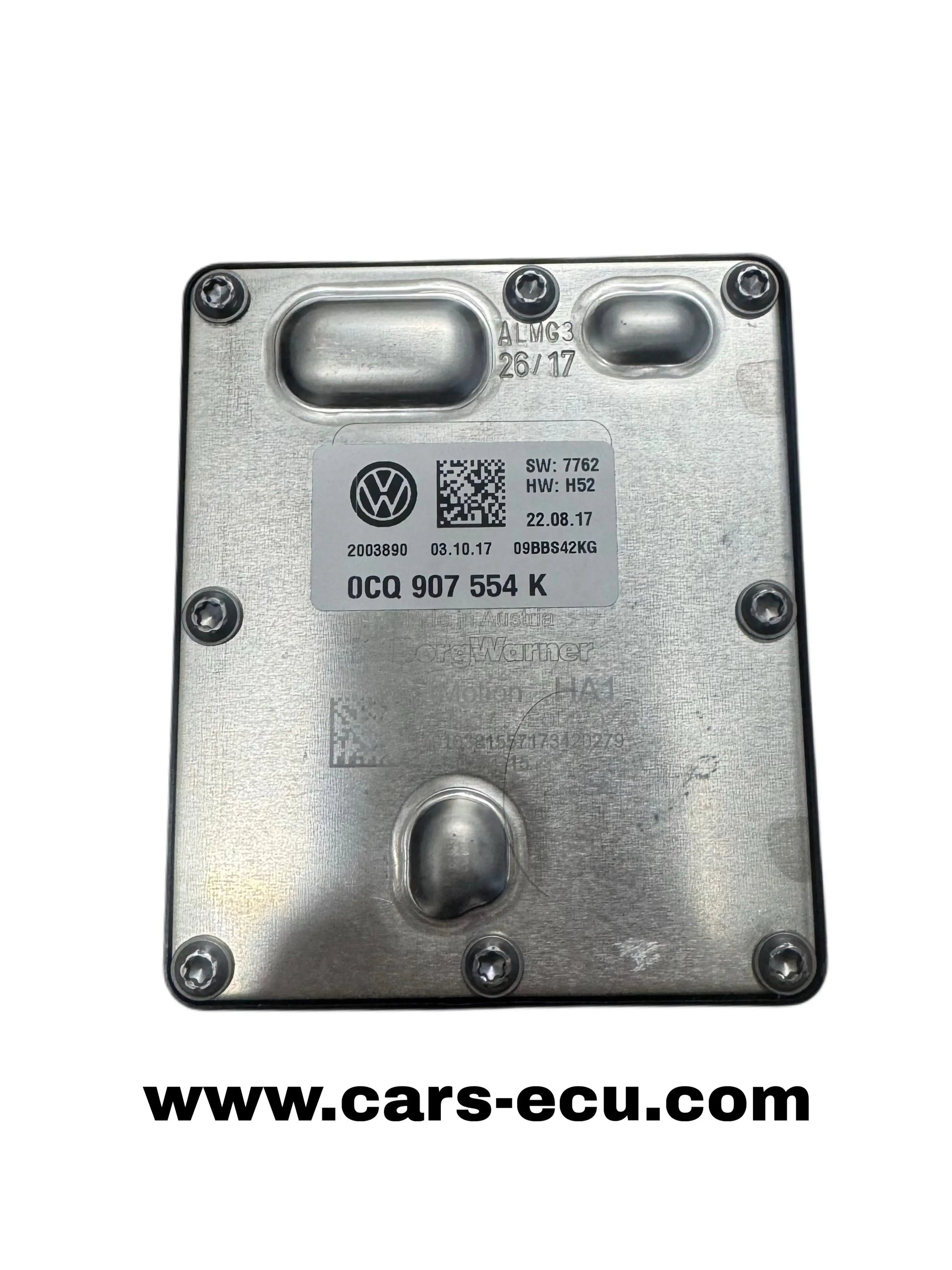

Detta är en äkta begagnad original BorgWarner Haldex 5:e generationens styrenhet med artikelnummer 0CQ907554K. Den fungerar som den elektroniska styrmodulen för bakre AWD-kopplingssystemet och ansvarar för att aktivera och reglera bakre differentialkopplingspaketet enligt dragkraftsbehov och valt körläge.
Vad denna styrenhet gör
- Övervakar hjulhastighetsskillnader mellan fram- och bakaxlar
- Styr den hydrauliska pumpen för att bygga kopplingstryck
- Aktiverar bakhjulsdrift vid behov
- Kommunicerar med ABS-, ESP- och motorstyrsystem
- Stöder Drive Select-funktioner som Sport, Komfort och Dynamiska lägen
- Hantera pumpkalibrering och inlärda tryckvärden
0CQ907554K-varianten med HW 55 och SW 7762 är avsedd för högpresterande VAG-fordon utrustade med Drive Select-funktionalitet. Kontrollera alltid det exakta artikelnumret på din originalenhet för att säkerställa korrekt passform.
Kodning & Programmeringsanteckning
Efter installation måste styrenheten kodas till fordonet med VCDS, ODIS eller motsvarande VAG-diagnostikprogramvara. En Pump Learn-funktion i Grundinställningar måste också utföras med motorn igång så att AWD-systemet kan kalibrera pumptrycket korrekt.
Fordonskompatibilitet
0CQ907554K är designad för högpresterande VAG AWD-fordon med Drive Select-funktionalitet. Kontrollera alltid artikelnumret som är tryckt på din nuvarande enhet innan du beställer.
Ljud
- Audi RS3 Sportback 8V (2017+)
- Audi RS3 Sedan 8V (2017+)
- Audi TTRS Coupé / Roadster FV (2017+)
- Audi TT / TTS Coupé / Roadster FV (2015+)
- Audi Q2 GA Quattro (2017+)
- Audi RSQ3 8U (2014–2018)
- Audi RSQ3 F3 Sportback (2020+)
- Audi A3 / S3 Sportback 8V (2017–2020)
- Audi A3 Cabriolet 8V (2017–2021)
Kontrollera alltid ditt artikelnummer
Innan du beställer, kontrollera artikelnumret som är tryckt direkt på din befintliga Haldex-styrmodul och bekräfta att det stämmer överens med denna hårdvaruversion. Om du är osäker, kontakta oss så hjälper vi till att verifiera kompatibiliteten.
Vanliga diagnostiska felkoder & symtom
En defekt Haldex-styrmodul kan orsaka en eller flera av följande diagnosproblem eller driftssymptom:
-
131599 – AWD-styrenhet: Ingen kommunikation (U0114 00)
-
131599 – AWD-kopplingsmodul: C1113 07 intermittent fel
-
16670 – Fyrhjulsdrift: C1113 07 mekaniskt fel
-
16671 – Haldex-kopplingspump: C1112 04 internt systemfel
-
16668 – Haldex-pump: C1112 07 mekaniskt fel intermittent
-
16666 – Haldex-pump: C1112 13 avbrott i kretsen
-
16664 – Haldex-pump: C1112 11 kortslutning till jord
-
17460 – Styrmodulminne checksum-fel / övertemperatur
-
01324 – AWD-styrenhet (J492): Ingen kommunikation
-
01316 – ABS-styrmodul: Kontrollera DTC-minne intermittent
-
C111307 – Mekaniskt fel passivt / sporadiskt
-
C111204 – Haldex-kopplingspump defekt
Diagnostiktips
Använd ett professionellt VAG-kompatibelt diagnosverktyg som VCDS, ODIS eller VCP för att diagnostisera modul 22 AWD direkt. Grundläggande OBD-läsare och telefonappar kan ofta inte kommunicera korrekt med Haldex-styrningen.
Installation & kalibrering
Installationssteg
- Lokalisera Haldex-enheten vid bakre differentialen / bakaxelaggregatet
- Koppla bort den elektriska kontakten och ta bort monteringsbultarna
- Lossa försiktigt den gamla styrenheten från kopplingshuset
- Montera ersättningsenheten och säkra alla fästpunkter
- Återanslut alla elektriska kontakter och kontrollera att de sitter ordentligt
- Anslut diagnosutrustning och koda enheten till fordonet
- Utför Pump Learn-funktionen via Grundinställningar med motorn igång
- Ta en kort provkörning och kontrollera AWD-inkopplingen
Pump Learn krävs efter varje installation
Pump Learn-kalibrering är ett obligatoriskt steg varje gång en Haldex-styrmodul byts ut. Utan den kan systemet missa att leverera korrekt kraft till pumpen och AWD-inkopplingen kan fungera felaktigt.
Rekommenderat underhåll
- Byt Haldex-olja vid installation
- Inspektera och rengör pumpens silduk
- Kontrollera 6-poliga kontakten under bakre sätesåtkomstområdet
- Kontrollera båda 12V-säkringarna för Haldex-systemet
- Rensa alla lagrade felkoder efter installation och provkörning
Online teknisk support ingår
Om modulen kräver kodning eller om du behöver hjälp med Pump Learn-proceduren kan vårt tekniska team assistera. Kontakta oss på
[email protected] eller använd kontaktknappen nedan.
Varför Haldex-styrenheter går sönder
1. Vatteninträngning & korrosion
Styrmodulen är monterad i ett exponerat område på bakaxeln, så fukt och vatten kan så småningom skada interna kretskortskomponenter och orsaka kommunikationsfel eller total modulavstängning.
2. Pumpkalibreringsdata korruption
Modulen lagrar inlärda pumpkalibreringsvärden. En blockerad eller felande pump kan skada dessa värden och utlösa interna systemfelkoder, vilket resulterar i förlust av AWD-funktion.
3. Spänningsmatningsfel
Gen 5 Haldex-systemet använder separata 12V matningslinjer och säkringar. Utslagna säkringar, korroderade kontakter eller skadad kabeldragning kan orsaka total förlust av AWD även när modulen själv fortfarande är funktionsduglig.
4. Värme & termisk påfrestning
Upprepad kraftig AWD-aktivering, aggressiv körning eller trimmande högpresterande fordon kan påskynda termiskt slitage på lödpunkter och känsliga elektroniska komponenter.
5. Oljeförorening
Försummad Haldex-olja kan lämna rester som täpper till pumpens sil och interna kanaler, vilket bidrar till falska signaler, pumpöverbelastning och felaktiga moduladaptationsvärden.
Kvalitetssäkring & garanti
12-månaders garanti: Denna begagnade Haldex-styrmodul har testats fullt ut och omfattas av 12 månaders garanti som täcker funktionsfel under normala driftsförhållanden.
Garantitäckning inkluderar
- Fel i elektronisk styrenhet
- Kommunikationsfel med AWD / ABS-moduler orsakade av enheten själv
- Defekter i pumpstyrkretsen
- Interna kalibrerings- eller minnesrelaterade fel
Garantiexklusioner
- Felaktig installation eller utebliven Pump Learn-kalibrering
- Felaktig fordonsanpassning eller fel hårdvaruvariant beställd
- Externa elektriska fel eller fysisk skada vid hantering
Frågor eller behöver hjälp?
Vårt tekniska team finns tillgängligt för att hjälpa till med kompatibilitetskontroller, kodningsvägledning och Pump Learn-support före eller efter köp.
Kontakta oss
Viktig köpinformation
- Bekräfta att artikelnumret på din befintliga enhet matchar 0CQ907554K eller de listade kompatibla referenserna innan du beställer.
- Använd inte 0CQ907554J eller 0CQ907554H som ersättning eftersom dessa är olika hårdvaruvarianter och kanske inte stöder Drive Select-fordon korrekt.
- Pump Learn-kalibrering måste alltid utföras efter installation.
- Professionell installation rekommenderas för fordon som kräver avancerad VAG-diagnostisk kodning.
- Det rekommenderas starkt att byta Haldex-olja vid installation.
