Systemtyp
Haldex AWD Gen 5 (5:e generationen)
Skick
Begagnad – Testad OEM
Tillverkare
Haldex (Original OEM – Österrike)
Garanti
12 månader
✓ Begagnad – Testad & Verifierad fungerande enhet
Borttagen från ett fungerande fordon och testad för CAN-busskommunikation, AOC-pumpstyrning och magnetventilsfunktion före leverans. Klar för direktinstallation – ingen omprogrammering krävs.
OEM-artikelnummer
Huvudartikelnummer (Volvo OEM):
31397731 • 31 397 731
Ersatt av / Utbytesnummer:
31431022 • 36011386
Haldex / Leverantörsreferensnummer:
119746 • AZJLA • 14W141 • BBJN0D111
⚠️ Meddelande om begagnad del
Detta är en testad begagnad OEM-enhet borttagen från ett fordon. Den säljs i befintligt skick efter funktionskontroll. Kontrollera alltid artikelnumret på din befintliga modul innan beställning. Om du är osäker på kompatibilitet, kontakta oss – vi hjälper gärna till.
Tekniska specifikationer
Haldex-generation:
5:e generationen (Gen 5)
Modultyp:
AOC / DEM – Differential Electronic Module
System:
Active On-Demand-koppling (AWD)
Kommunikationsbuss:
CAN-buss (Hög hastighet)
Tillverkare:
Haldex – Tillverkad i Österrike
Användningsområde:
Volvo AWD (2013–2018)
Delens skick:
Begagnad – Testad OEM
Garantiperiod:
12 månader
Programmering krävs:
Plug & Play – ingen omkodning behövs
Produktbeskrivning

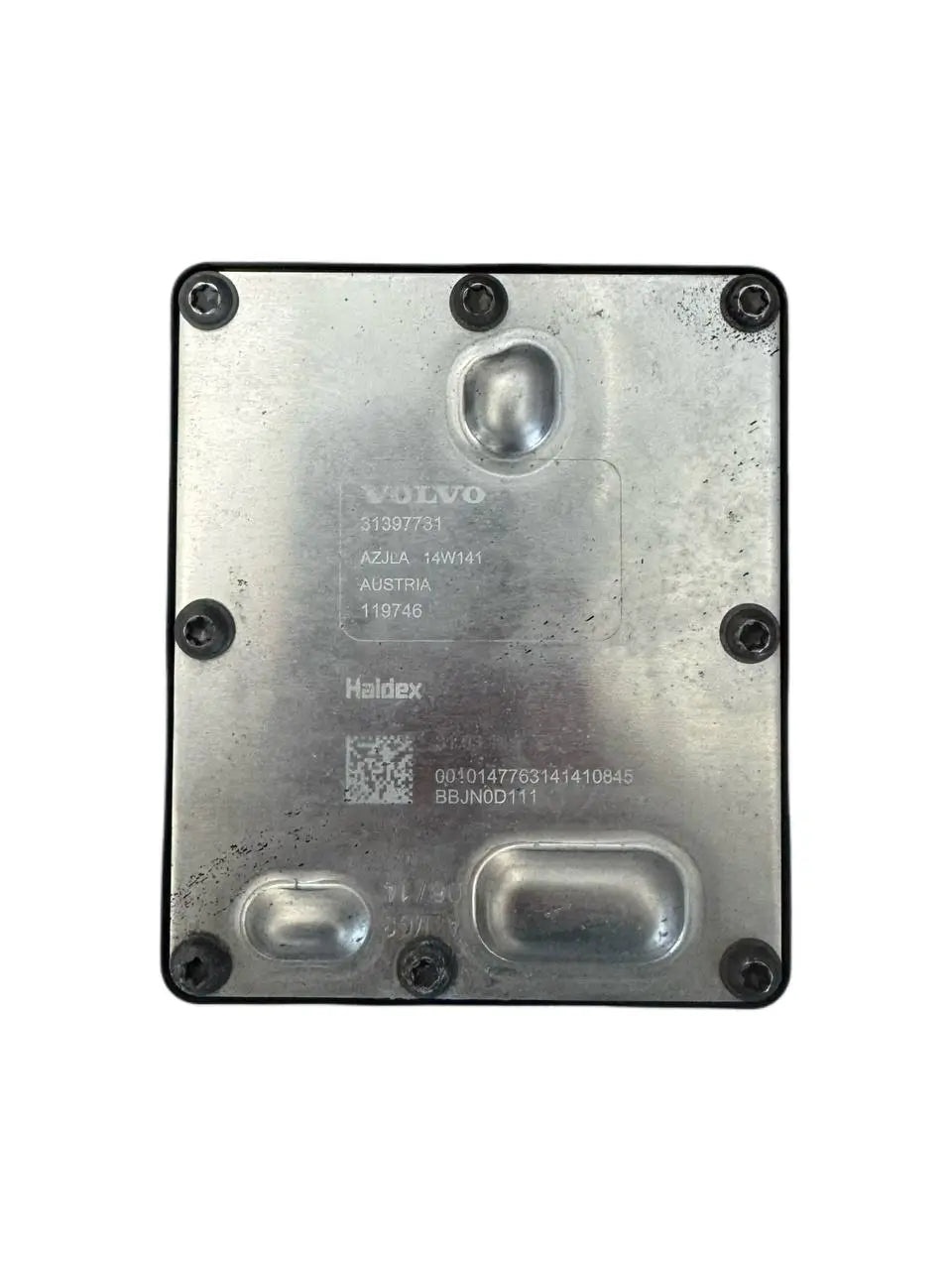

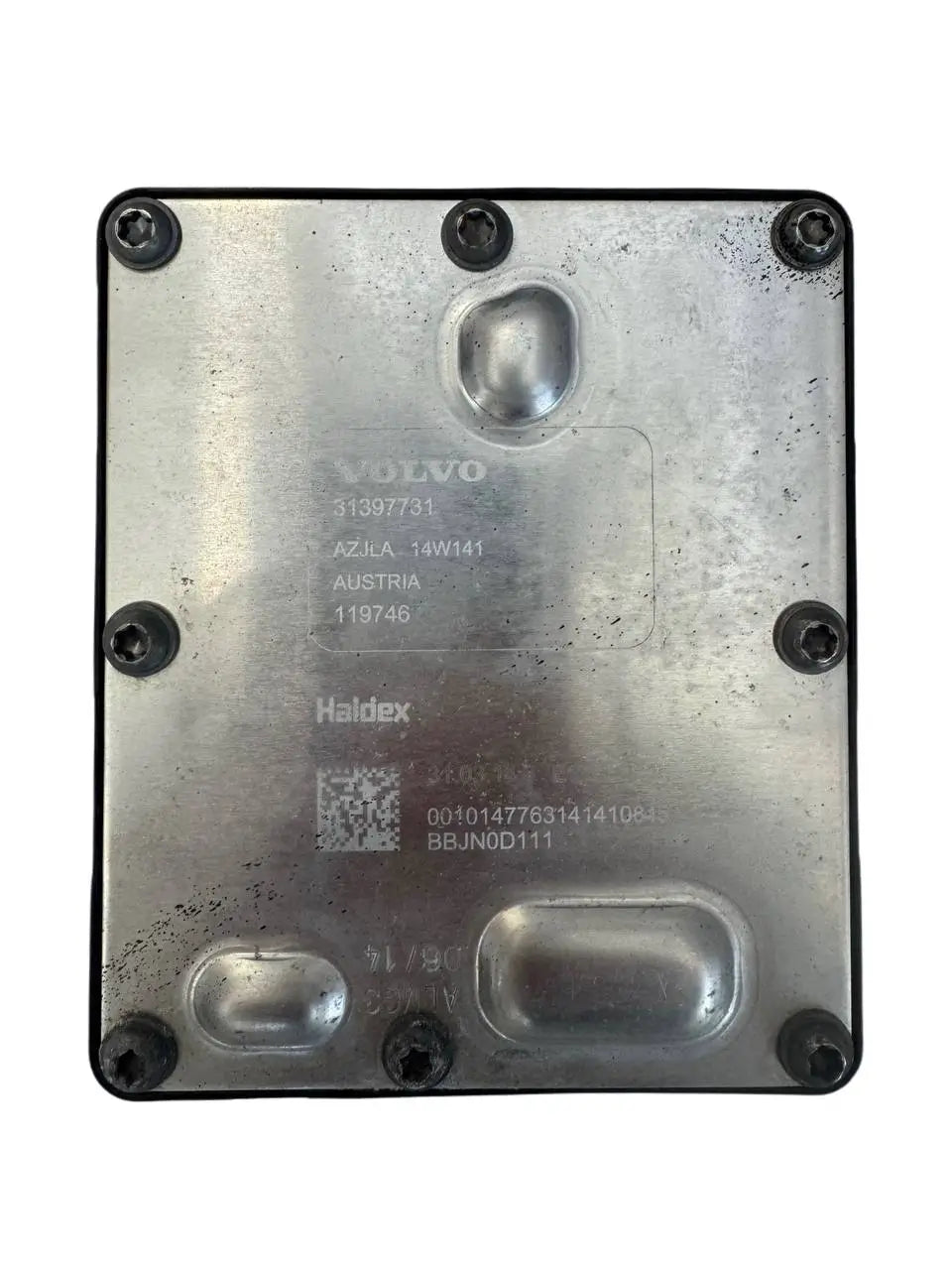

Detta är en begagnad OEM Haldex 5:e generationens styrenhet med artikelnummer 31397731 (Haldex leverantörsreferens 119746, konfigurationskod AZJLA), designad för Volvo Active On-Demand Coupling (AOC) AWD-system. Även känd som DEM – Differential Electronic Module – är denna enhet den elektroniska hjärnan i Volvo Gen 5 AWD-system. Det uppdaterade utbytes-/reservdelsnumret är 31431022 / 36011386.
Vad denna styrenhet gör
- Övervakar kontinuerligt hjulhastighet, gaspedalposition, sidokraft och yaw-hastighet
- Styr den hydrauliska pumpen och magnetventilen som reglerar trycket för bakre kopplingsengagemang
- Förtrycker kopplingspaketet innan slirning uppstår (Gen 5 förfyllnadsfunktion) för nästan omedelbar vridmomentsöverföring
- Kommunicerar med ABS, DSTC, motorstyrning och karosskontrollmoduler via CAN-buss
- Hantera vridmomentfördelningen mellan fram- och bakaxlar dynamiskt i realtid
- Skyddar kopplingssystemet från termisk överbelastning
ℹ️ Plug & Play – Ingen programmering krävs
Den ursprungliga mjukvarukalibreringen behålls i denna begagnade enhet. Ingen omprogrammering hos återförsäljare krävs efter installation. Rensa felkoder efter montering och genomför en provkörning för att verifiera AWD-funktionen.
Fordonskompatibilitet
Artikelnummer 31397731 passar Volvo AWD-modeller utrustade med 5:e generationens Haldex Active On-Demand-kopplingssystem tillverkade mellan 2013 och 2018. De uppdaterade reservdelsnumren är 31431022 och 36011386. Kontrollera alltid artikelnumret på din befintliga modullabel innan du beställer.
Volvo
| Modell |
Produktionsdatum |
| XC60 I (156) |
01.2013 – 12.2017 |
| XC70 III (BZ) |
01.2013 – 12.2016 |
| S60 III (224) |
01.2013 – 12.2018 |
| S60 Cross Country (224) |
01.2016 – 12.2018 |
| S80 II (124) |
01.2013 – 12.2015 |
| V60 I (155) |
01.2013 – 12.2018 |
| V60 Cross Country (155) |
01.2015 – 12.2018 |
| V70 III (BW) |
01.2013 – 12.2016 |
✓ Osäker på kompatibilitet?
Om du är osäker på om denna enhet passar ditt fordon, skicka oss ditt VIN-nummer eller artikelnumret från din befintliga modul. Vi bekräftar kompatibilitet innan du beställer.
Vanliga diagnostiska felkoder
En defekt Haldex Gen 5 DEM-modul utlöser ofta en eller flera av följande felkoder. Dessa kan läsas med Volvo VIDA/DiCE, VCDS eller en kompatibel OBD-II-scanner:
-
U0136-00 – Förlorad kommunikation med bakre differentialstyrmodul (DEM) – vanligaste felet
-
U0136 – Ingen kommunikation med DEM – modulen svarar inte på CAN-bussen
-
AWD-0001 – AWD-systemfel – systemet körs i FWD reservläge
-
AWD-0004 – Fel på oljetryckspumpens prestanda – AOC-pumpen bygger inte tryck
-
AWD-0007 – Fel på oljetemperatursensor inuti DEM-modulen
-
AWD-0009 – Haldex-kopplingsaktuator slirar – mekaniskt eller hydrauliskt fel
-
DSTC-varning – Tänd DSTC-varningslampa kopplad till DEM-fel
-
"4WD-fel" – "Fyra hjulsdrift-fel – Service krävs" på instrumentpanelen
ℹ️ Diagnostiktips
En defekt DEM-modul misslyckas vanligtvis med att kommunicera med diagnosverktyg, vilket gör diagnosen svår. Om din scanner inte visar någon kommunikation med bakre differentialmodulen (U0136) eller AWD-systemet är helt inaktivt, är DEM den främsta misstänkta. Kontrollera alltid säkringar, CAN-buss-kablar och jordpunkter innan du byter modulen.
Installation & kalibrering
Installationssteg
- Lokalisera Haldex DEM-modulen – monterad på bakre differentialen / Haldex-kopplingsenheten under fordonet (bakaxelområdet)
- Koppla bort bilbatteriet innan borttagning
- Koppla bort den elektriska kontakten från DEM-modulen
- Ta bort monteringsbultarna och dra försiktigt ut modulen
- Installera ersättningsenheten och dra åt bultarna enligt specifikation
- Återanslut den elektriska kontakten och batteriet
- Rensa alla lagrade felkoder med en kompatibel diagnosverktyg
- Utför ett vägtest för att bekräfta inkoppling av AWD-systemet
✓ Online teknisk support ingår
Om du behöver hjälp efter installationen finns vårt tekniska team tillgängligt för att assistera. Kontakta oss via kontaktknappen nedan eller på
[email protected]
Rekommenderat underhåll vid installation
- Serva Haldex-kopplingen – byt AOC-vätska (använd endast OEM-godkänt Haldex Gen 5-olja)
- Inspektera kabelkontakten och kabelhärvan för korrosion eller skador
- Kontrollera AWD-systemets säkringar som är dedikerade till Haldex/DEM-kretsen
- Rensa alla lagrade diagnostiska felkoder efter installation och genomför en provkörning
- Bekräfta inkoppling av AWD genom att köra på en lågfriktionsyta eller använda diagnostikverktygets live-data
Varför Haldex Gen 5 DEM-moduler går sönder
1. Intern elektronikfel
Det vanligaste felmönstret är intern skada på kretskortet – korroderade lödpunkter, trasiga kondensatorer eller skadade MOSFET-drivrutiner orsakade av värmecykling och fuktinträngning. Detta leder till total förlust av CAN-kommunikation (U0136).
2. Fel på oljetemperatursensor
Oljetemperatursensorn inuti DEM-modulen är en välkänd svag punkt i Volvo Gen 5-applikationer. En trasig sensor utlöser felaktig AWD-engageringslogik och kan orsaka att systemet låser ute AWD som en skyddsåtgärd.
3. Fel på AOC-pumpmotorn
Om den hydrauliska pumpmotorn som styrs av DEM drar för mycket ström eller går sönder kan modulen stänga av sig själv för att skydda sig, vilket leder till fullständig avstängning av AWD.
4. Fukt / Korrosion
Vatteninträngning i modulens kontakt eller hölje orsakar korrosion på interna kretskortsspår och kontaktstift – vanligt i fordon som körs i våta eller kraftigt saltade vägförhållanden.
⚠️ Rekommenderade underhållsintervaller
- Byt Haldex AOC-vätska var 30 000 – 50 000 km eller vartannat år
- Inspektera bakre kabelhärva och kontaktblock årligen
- Inspektera AOC-pumpsfiltret vid varje vätskebyte
- Skanna AWD-modulen om några varningslampor tänds på instrumentpanelen
Kvalitetssäkring & garanti
12 månaders garanti: Denna begagnade Haldex Gen 5-styrenhet har testats och omfattas av 12 månaders garanti mot funktionsfel under normala driftsförhållanden.
Garantin täcker:
- Fel i elektronisk styrenhet
- CAN-bus kommunikationsfel med AWD-, ABS- eller DSTC-moduler
- Defekter i styrkretsen för AOC-pumpsolenoiden
- Oljetemperatursensor inuti DEM
Garantibegränsningar: Skador som uppstår på grund av felaktig installation, inkompatibel fordonsanpassning, externa elektriska fel, användning av icke-OEM AOC-vätska eller fysisk skada vid hantering.
ℹ️ Rekommendation: Serva Haldex AOC vid montering av denna enhet
Färsk AOC-vätska och ett rent filter skyddar den begagnade styrenheten och säkerställer korrekt AWD-funktion efter installation.
Frakt
Världsomspännande frakt tillgänglig. Enheten är noggrant förpackad för att undvika skador under transport. Spårningsnummer tillhandahålls vid leverans. Kontakta oss för fraktkostnader till ditt land.
Frågor eller behöver hjälp?
Vårt tekniska team står redo att hjälpa till med kompatibilitetskontroller, installationsvägledning och diagnostikstöd för Haldex Gen 5 AWD-systemet.
Kontakta oss
Viktig köpinformation
- Vänligen kontrollera att denna del passar ditt specifika fordon innan du beställer
- Bilder är endast för illustration – den faktiska enheten kan se annorlunda ut
- Världsomspännande frakt tillgänglig (om ditt land inte finns med vid kassan, kontakta oss för personlig hantering)
- Det rekommenderas starkt att serva Haldex AOC (vätskebyte) vid byte av DEM-modulen
- Online-support finns tillgänglig vid behov efter installation
