Systemtyp Haldex AWD Gen 5 (femte generationen)
Skick Begagnad - testad OEM
Tillverkare Haldex (original-OEM - Österrike)
Garanti 12 månader
✓ Begagnad - testad och verifierad fungerande enhet Demontering från ett körande fordon och testad för CAN-busskommunikation, AOC-pumpstyrning och magnetventilfunktion före leverans. Klar för direktmontering - ingen omprogrammering krävs.
OEM-artikelnummer
Huvudartikelnummer (Volvo OEM):
31431022 • 31 431 022
Utbytes-/ersättningsnummer:
36011386 • 36013623 • 36002055 • 36012520
Haldex-/leverantörsreferensnummer:
121237 • 14W444 • AZJLA • AOC259011
⚠️ Information om begagnad del Detta är en testad begagnad OEM-enhet som har demonterats från ett fordon. Den säljs i befintligt skick efter funktionstest. Kontrollera alltid artikelnumret på din befintliga modul före beställning. Om du är osäker på kompatibiliteten, kontakta oss - vi hjälper dig gärna.
Tekniska specifikationer
Haldex-generation:
Femte generationen (Gen 5)
Modultyp:
AOC / DEM - Differential Electronic Module
System:
Active On-Demand Coupling (AWD)
Kommunikationsbuss:
CAN-buss (High Speed)
Tillverkare:
Haldex - Tillverkad i Österrike
Användningsområde:
Volvo AWD (2011-2021)
Artikelns skick:
Begagnad - testad OEM
Garantiperiod:
12 månader
Produktbeskrivning

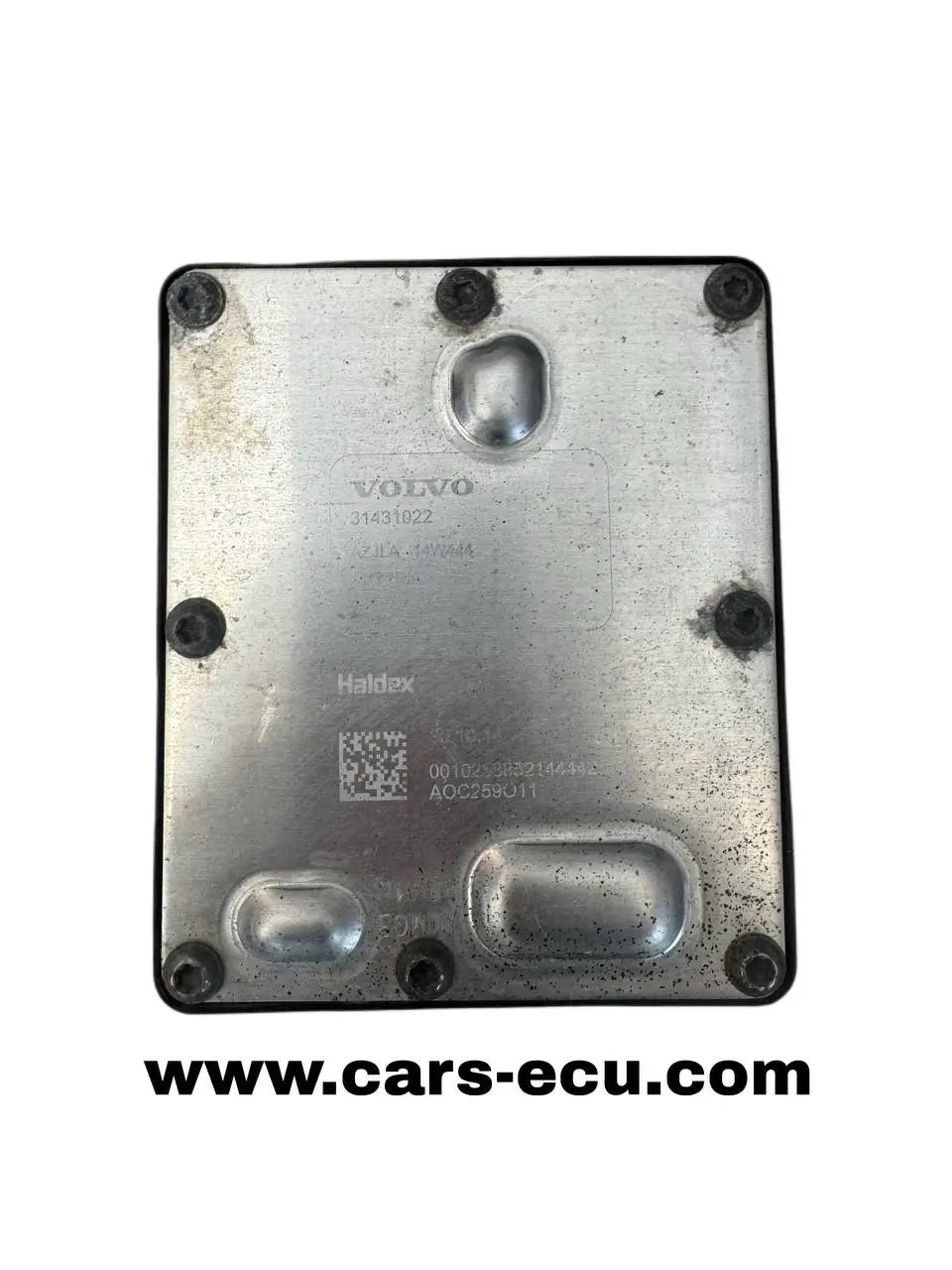

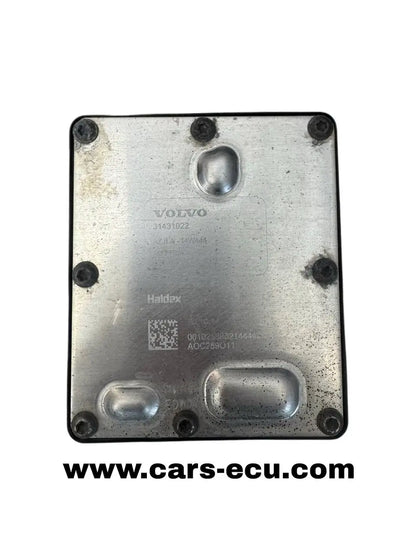

Detta är en begagnad Haldex-styrenhet av femte generationen med artikelnummer 31431022 (utbytesnummer 36011386, Haldex-referens 121237), utformad för Volvos Active On-Demand Coupling (AOC) AWD-system. Den kallas även DEM – Differential Electronic Module – och är den elektroniska hjärnan i Volvos AWD-system av femte generationen.
Vad denna styrenhet gör
- Övervakar kontinuerligt hjulhastighet, gaspådrag, sidacceleration och girhastighet
- Styr hydraulpumpen och magnetventilen som reglerar inkopplingstrycket för den bakre kopplingen
- Förtrycker lamellpaketet innan slirning uppstår (Gen 5-förfyllningsfunktion) för nästan omedelbar överföring av vridmoment
- Kommunicerar med ABS-, DSTC-, motorstyrnings- och karossstyrningsmoduler via CAN-buss
- Hanterar dynamiskt vridmomentfördelningen mellan fram- och bakaxeln i realtid
- Skyddar kopplingssystemet mot termisk överbelastning
Fordonskompatibilitet
Artikelnummer 31431022 (utbytesnummer: 36011386) passar alla Volvo AWD-modeller utrustade med Haldex Active On-Demand Coupling-systemet av femte generationen. Kontrollera artikelnumret mot etiketten på din befintliga modul före beställning.
Volvo
| Modell |
Tillverkningsdatum |
| XC60 I (156) |
01.2011 – 12.2017 |
| XC60 II (246) |
01.2017 – 12.2020 |
| XC70 III (BZ) |
01.2013 – 12.2016 |
| XC90 II (256) |
01.2016 – 12.2022 |
| XC40 (536) |
01.2018 – 12.2022 |
| S60 III (224) |
01.2013 – 12.2018 |
| S60 Cross Country (224) |
01.2016 – 12.2018 |
| S80 II (124) |
01.2013 – 12.2015 |
| S90 II (234) |
01.2017 – 12.2021 |
| V60 I (155) |
01.2014 – 12.2018 |
| V60 Cross Country (155) |
01.2015 – 12.2021 |
| V90 II (235) |
01.2013 – 12.2015 |
| V90 Cross Country (235) |
01.2017 – 12.2021 |
✓ Osäker på kompatibiliteten? Om du är osäker på om denna enhet passar ditt fordon kan du skicka oss ditt VIN-nummer eller artikelnumret från din befintliga modul. Vi bekräftar kompatibiliteten innan du beställer.
Vanliga diagnosfelkoder
En defekt Haldex Gen 5 DEM-modul utlöser ofta en eller flera av följande felkoder. Dessa kan avläsas med Volvo VIDA/DiCE, VCDS eller en kompatibel OBD-II-skanner:
-
U0136-00 – Förlorad kommunikation med styrenheten för bakdifferentialen (DEM) – det vanligaste felet
-
U0136 – Ingen kommunikation med DEM – modulen svarar inte på CAN-bussen
-
AWD-0001 – Fel i AWD-systemet – systemet körs i reservläge med framhjulsdrift
-
AWD-0004 – Funktionsfel i oljetryckspumpen – AOC-pumpen bygger inte upp tryck
-
AWD-0007 – Fel på oljetemperaturgivaren inuti DEM-modulen
-
AWD-0009 – Haldex-kopplingsaktuatorn slirar – mekaniskt eller hydrauliskt fel
-
DSTC-varning – Tänd DSTC-varningslampa kopplad till DEM-fel
-
”4WD-fel” – ”Fyrhjulsdriftsfel – service krävs” på instrumentklustret
ℹ️ Diagnostiktips En defekt DEM-modul kan vanligtvis inte kommunicera med diagnosverktyg, vilket gör felsökningen svår. Om din skanner inte får kontakt med bakdifferentialmodulen (U0136) eller AWD-systemet är helt inaktivt är DEM-modulen den främsta misstänkta orsaken. Kontrollera alltid säkringar, CAN-buskablaget och jordpunkterna innan du byter modulen.
Installation och kalibrering
Installationssteg
- Lokalisera Haldex DEM-modulen – monterad på bakdifferentialen/Haldex-kopplingsenheten under fordonet (i området kring bakaxeln)
- Koppla bort fordonets batteri före demontering
- Koppla bort elkontakten från DEM-modulen
- Ta bort fästbultarna och avlägsna försiktigt modulen
- Montera ersättningsenheten och dra åt bultarna enligt angivet åtdragningsmoment
- Återanslut elkontakten och batteriet
- Radera alla lagrade felkoder med en kompatibel diagnosskanner
- Genomför en vägprovning för att bekräfta att AWD-systemet aktiveras
✓ Teknisk support online ingår Om du behöver hjälp efter installationen finns vårt tekniska team tillgängligt. Kontakta oss via kontaktknappen nedan eller på info@cars-ecu.com
Rekommenderat underhåll vid installationstillfället
- Serva Haldex-kopplingen – byt AOC-vätska (använd endast OEM-godkänd Haldex Gen 5-olja)
- Inspektera kabelanslutningen och kabelstammen med avseende på korrosion eller skador
- Kontrollera AWD-systemets säkringar som är avsedda för Haldex-/DEM-kretsen
- Radera alla lagrade diagnosfelkoder efter installationen och genomför en provkörning
- Bekräfta att AWD-systemet aktiveras genom att köra på ett underlag med låg friktion eller använda livedata från ett diagnosverktyg
Varför Haldex Gen 5 DEM-moduler går sönder
1. Internt elektronikfel
Det vanligaste felfallet är interna PCB-skador – korroderade lödfogar, defekta kondensatorer eller skadade MOSFET-drivkretsar orsakade av temperaturväxlingar och fuktinträngning. Detta leder till total förlust av CAN-kommunikation (U0136).
2. Fel på oljetemperaturgivaren
Oljetemperaturgivaren inuti DEM-modulen är en väl dokumenterad svag punkt i Volvo Gen 5-applikationer. En defekt givare utlöser felaktig logik för AWD-inkoppling och kan leda till att systemet blockerar AWD som en skyddsåtgärd.
3. Fel på AOC-pumpens motor
Om hydraulikpumpens motor, som styrs av DEM, drar för mycket ström eller slutar fungera kan modulen stängas av för att skydda sig själv, vilket leder till att AWD avaktiveras helt.
4. Fukt / korrosion
Vatteninträngning i modulens kontakt eller hölje orsakar korrosion på interna kretskortsspår och kontaktstift - vanligt i fordon som körs i våta eller kraftigt saltade vägförhållanden.
⚠️ Rekommenderade underhållsintervall
- Byt Haldex AOC-vätska var 30 000 - 50 000 km eller vartannat år
- Kontrollera det bakre kabelnätet och kontaktblocket årligen
- Kontrollera AOC-pumpens filter vid varje vätskebyte
- Skanna AWD-modulen om några varningslampor visas på instrumentpanelen
Kvalitetssäkring och garanti
12 månaders garanti: Denna begagnade Haldex Gen 5-styrenhet har testats och omfattas av 12 månaders garanti mot funktionsfel under normala driftsförhållanden.
Garantin omfattar:
- Fel på den elektroniska styrenheten
- CAN-bus-kommunikationsfel med AWD-, ABS- eller DSTC-moduler
- Fel i AOC-pumpens magnetventilens styrkrets
- Oljetemperaturgivare integrerad i DEM
Garant undantag: Skador till följd av felaktig installation, inkompatibilitet med fordonet, externa elektriska fel, användning av icke-OEM AOC-vätska eller fysiska skador under hantering.
ℹ️ Rekommendation: Serva Haldex AOC när denna enhet monteras Ny AOC-vätska och ett rent filter skyddar den begagnade styrenheten och säkerställer korrekt AWD-funktion efter installationen.
Frakt
Världsomfattande frakt tillgänglig. Enheten packas noggrant för att förhindra transportskador. Spårningsnummer tillhandahålls vid avsändning. Kontakta oss för fraktkostnader till ditt land.
Frågor eller behöver du hjälp?
Vårt tekniska team hjälper gärna till med kompatibilitetskontroller, installationsvägledning och diagnostisk support för Haldex Gen 5 AWD-systemet.
Kontakta oss
Viktig köpinformation
- Kontrollera att denna del passar ditt specifika fordon innan du lägger en beställning
- Bilderna är endast avsedda som illustration - den faktiska enheten kan skilja sig i utseende
- Världsomfattande frakt tillgänglig (om ditt land inte finns med i kassan, kontakta oss för personlig hantering)
- Det rekommenderas starkt att serva Haldex AOC (byta vätska) när DEM-modulen byts ut
- Online-support finns tillgänglig vid behov efter installationen
