OEM-artikelnummer

Tekniska specifikationer

Produktbeskrivning

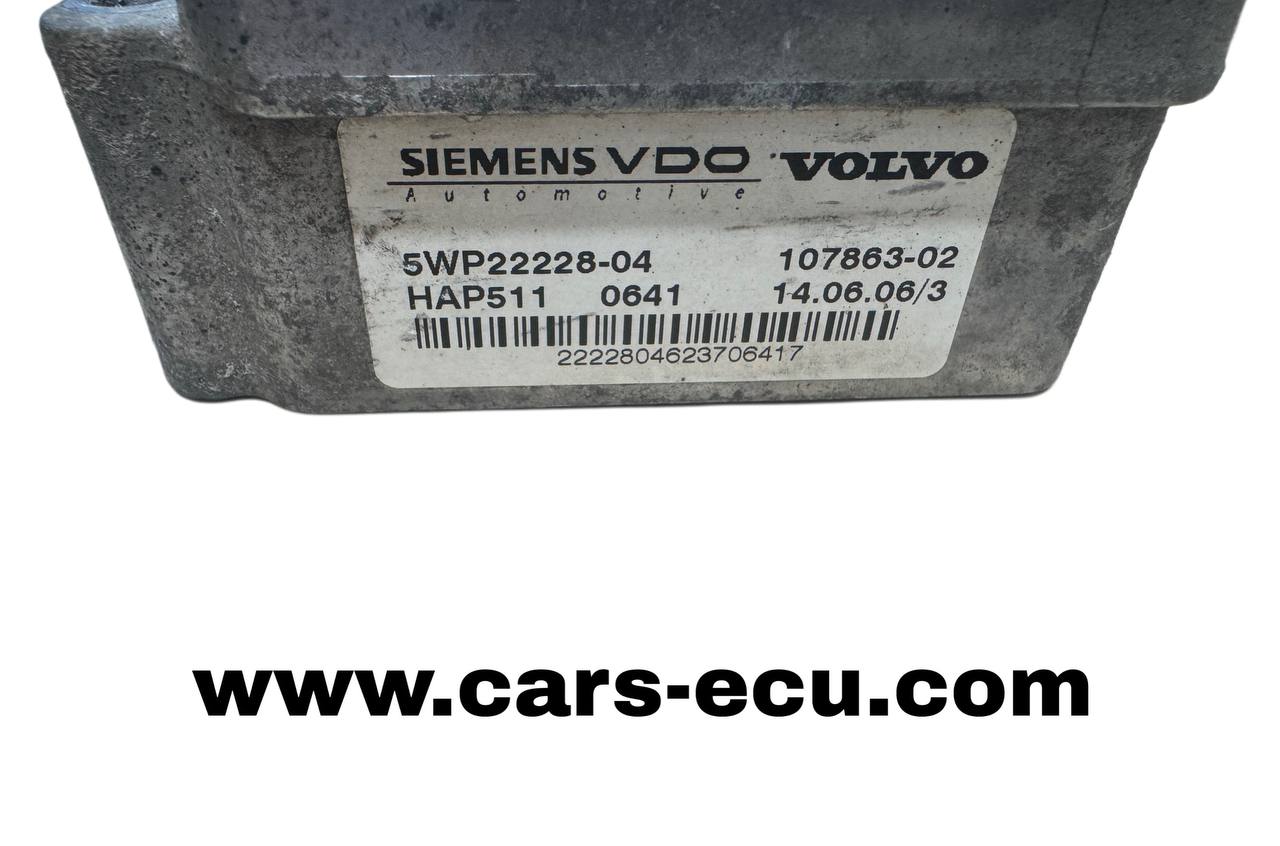

Detta är en renoverad original Siemens Haldex Gen 2/3-styrenhet med artikelnummer 5WP22228-04, speciellt framtagen för Volvos AWD-system. Den fungerar som den elektroniska styrmodulen för bakre AWD-kopplingen och ansvarar för att aktivera och reglera vridmomentfördelningen till bakaxeln för optimal dragkraft under alla körförhållanden.

Vad denna styrenhet gör

• Övervakar rotationshastighetsskillnader mellan fram- och bakaxlar
• Styr hydraultrycket för bakre differentialkopplingens inkoppling
• Aktiverar automatisk fördelning av bakhjulsdrift när dragkraft krävs
• Kommunicerar med ABS-, ESP- och motorstyrningsmoduler
• Styr N373 Haldex styrventil för kopplingstrycksreglering
• Skyddar kopplingssystemet från termisk överbelastning

Fordonskompatibilitet

5WP22228-04 är kompatibel med följande Volvo-fordon utrustade med Haldex Gen 2/3 AWD-system. Kontrollera alltid artikelnumret på din befintliga enhet:

Volvo

Vanliga diagnostiska felkoder

En defekt Haldex-styrenhet utlöser ofta en eller flera av följande felkoder:

Installation & kalibrering

Installationssteg

• Leta upp Haldex-styrenheten monterad på bakre differentialen / bakaxelaggregatet
• Koppla bort den elektriska kontakten och ta bort alla monteringsfästen
• Ta försiktigt bort den gamla styrenheten från kopplingshuset
• Placera ersättningsenheten och säkra alla monteringspunkter
• Återanslut alla elektriska kontakter och kontrollera att de sitter ordentligt
• Koda enheten till fordonet vid behov med kompatibel diagnosutrustning
• Rensa alla lagrade felkoder och utför en provkörning
• Bekräfta att fyrhjulsdriften kopplas in efter provkörning

Rekommenderat underhåll vid installation

• Byt Haldex-olja samtidigt som den nya styrenheten monteras
• Inspektera och byt ut N373-styrventilen om den är sliten eller defekt
• Inspektera kabelkontakten och kabelhärvan för korrosion eller skador
• Kontrollera fyrhjulsdriftssystemets säkringar som är dedikerade till Haldex-kretsen
• Rensa alla lagrade diagnostiska felkoder efter installation och genomför en provkörning

Varför Haldex-styrenheter går sönder

1. Vatteninträngning & korrosion

Styrenheten är placerad nära bakaxeln i en utsatt position. Med tiden kan fukt tränga in i höljet, korrodera det interna kretskortet och orsaka kommunikationsfel eller total förlust av AWD-funktion.

2. Strömförsörjningsfel

Haldex-systemet är beroende av dedikerade 12V matningslinjer skyddade av säkringar. Utslagna säkringar, korroderade stift eller skadad kabeldragning vid bakre kontakten är en vanlig orsak till total förlust av fyrhjulsdrift, ofta utan någon uppenbar varning i instrumentpanelen.

3. Termisk påfrestning

Långvarig körning med hög belastning eller upprepad aktivering av fyrhjulsdriften kan generera överhettning som med tiden försämrar lödpunkter och interna elektroniska komponenter i styrenheten.

4. Försummad Haldex-olja

Gammal eller förorenad Haldex-vätska lämnar avlagringar som täpper till interna hydrauliska kanaler och påskyndar slitage på pumpen och N373-ventilen, vilket leder till felaktiga styrenhetsavläsningar och slutligen fyrhjulsdriftsfel.

Kvalitetssäkring & garanti

12 månaders garanti: Denna renoverade Haldex-styrenhet har genomgått fullständig testning och omfattas av 12 månaders garanti mot funktionsfel under normala driftsförhållanden.

Garantin täcker:

• Fel i elektronisk styrenhet
• Kommunikationsfel med AWD-, ABS- eller ESP-moduler
• Fel i styrkretsen för N373-ventilen
• Fel i intern kalibreringsminne

Garantibegränsningar: Skador som uppstår på grund av felaktig installation, inkompatibel fordonsanpassning, externa elektriska fel eller fysisk skada vid hantering.

Frågor eller behöver hjälp?

Vårt tekniska team är redo att hjälpa till med kompatibilitetskontroller, installationsvägledning och kodningsstöd.
