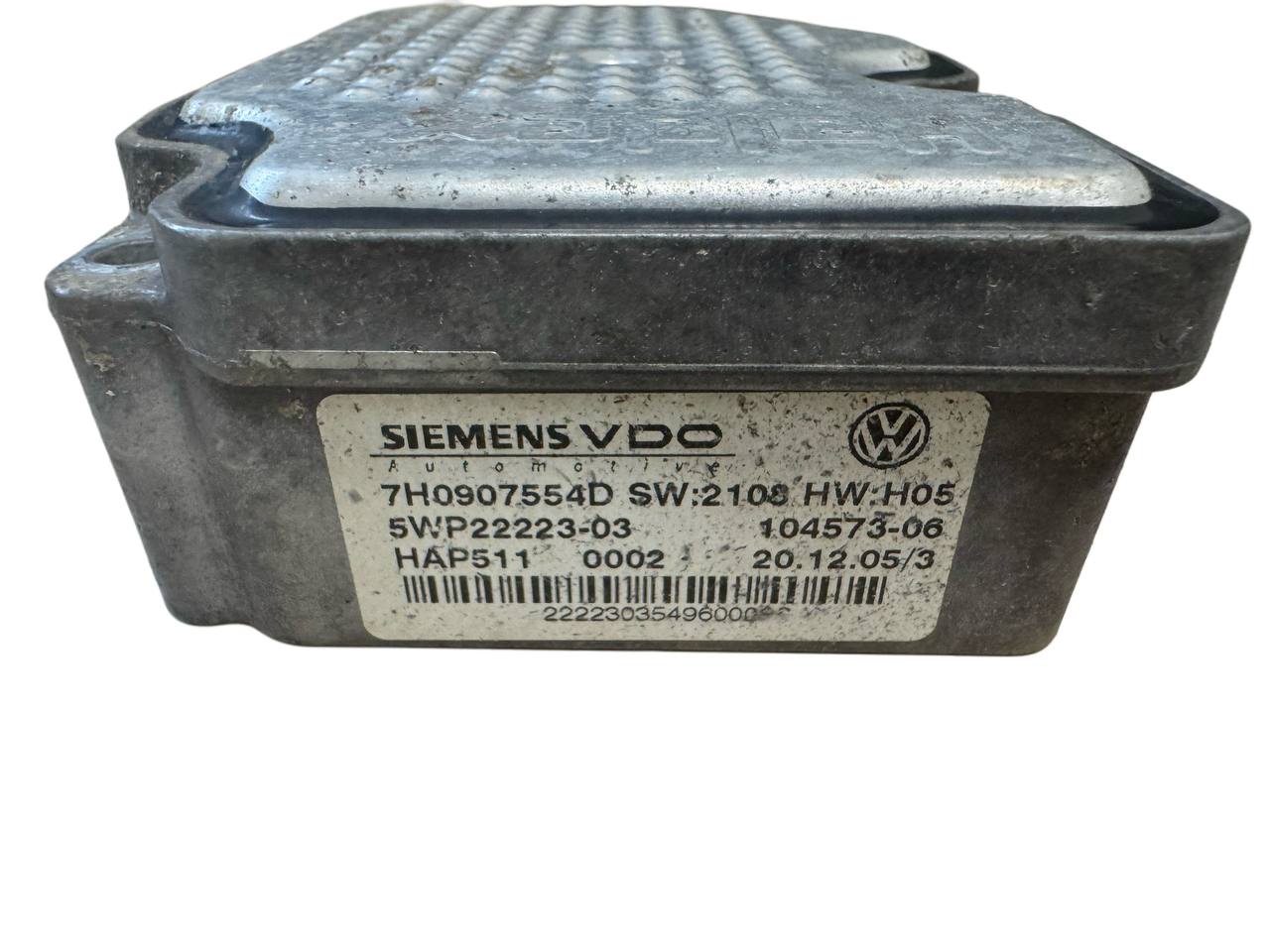

Dies ist ein originales gebrauchtes Siemens Haldex Steuergerät der 2. Generation mit der Teilenummer 7H0907554D (Siemens Referenz 5WP22223-03 / HAP511), konzipiert für das VW Transporter T5 und Multivan 4Motion Allradsystem. Es dient als elektronisches Gehirn der hinteren Haldex-Kupplung und ist verantwortlich für die Aktivierung und Regelung des Hinterachseingriffs basierend auf Traktionsbedarf und Fahrbedingungen.

Was dieses Steuergerät leistet

• Überwacht Raddrehzahldifferenzen zwischen Vorder- und Hinterachsen über ABS-Sensoren
• Steuert die Haldex-Hydraulikpumpe zum Aufbau des Kupplungsdrucks
• Aktiviert den Hinterradantrieb bei Bedarf (schlupfabhängig)
• Kommuniziert mit ABS-, ESP- und Motormanagement-Systemen über CAN-Bus
• Steuert das N373 Haldex-Magnetventil zur Regelung des Kupplungspakets
• Verwaltet die Pumpenkalibrierung und lernt optimale Druckwerte
• Schützt die Kupplung vor Überhitzung durch thermische Managementlogik

Fahrzeugkompatibilität

Die 7H0907554D ist ausschließlich für VW Transporter T5 und Multivan 4Motion (Karosseriecodes 7H, 7E, 7J) mit Haldex Allradkupplung der 2. Generation konzipiert. Überprüfen Sie vor der Bestellung immer die Teilenummer auf Ihrem vorhandenen Gerät.

Volkswagen

Häufige Diagnose-Fehlercodes

Ein defektes Haldex Gen 2 Steuergerät löst typischerweise einen oder mehrere dieser Diagnosecodes aus. Verwenden Sie VCDS, ODIS oder ein professionelles VAG-Diagnosegerät, um Modul 22 (AWD / 4WD) auszulesen – grundlegende OBD2-Lesegeräte können auf dieses Modul nicht zugreifen.

Installation & Kalibrierung

Installationsschritte

• Lokalisieren Sie das Haldex-Steuergerät am Hinterachsgetriebe / Haldex-Kupplungsgehäuse
• Trennen Sie den elektrischen Stecker und entfernen Sie die Befestigungsschrauben
• Nehmen Sie das alte Steuergerät vorsichtig vom Kupplungsgehäuse ab
• Montieren Sie das Ersatzgerät und ziehen Sie alle Befestigungspunkte mit dem korrekten Drehmoment an
• Schließen Sie den elektrischen Stecker wieder an und stellen Sie einen sicheren Sitz sicher
• Schließen Sie ein VAG-kompatibles Diagnosetool an und codieren Sie das Gerät auf das Fahrzeug
• Führen Sie die Pumpenanlernung / Grundeinstellung durch (Motor muss laufen)
• Löschen Sie alle gespeicherten Fehlercodes und machen Sie eine Probefahrt, um die Funktion des Allradantriebs zu überprüfen

Pumpenanlernung – Nach jeder Installation erforderlich

Die Pumpenanlernung ist ein obligatorischer Schritt, wann immer ein Haldex-Steuergerät ersetzt wird. Ohne sie liefert das Gerät nicht die korrekte Leistung an die Pumpe, was zu keiner Allradzuschaltung führt. Verwenden Sie VCDS oder ODIS, navigieren Sie zu Modul 22 Allradantrieb → Grundeinstellungen → Pumpenmotor-Kalibrierung. Der Vorgang dauert bei laufendem Motor ca. 1 Minute.

Empfohlene Wartung zum Zeitpunkt des Austauschs

• Ersetzen Sie das N373 Haldex-Magnetventil – dringend empfohlen beim Austausch des Steuergeräts
• Wechseln Sie das Haldex-Öl (Gen 2 Flüssigkeit) und reinigen Sie das Pumpensieb
• Überprüfen Sie den elektrischen Stecker auf Korrosion oder beschädigte Pins
• Überprüfen Sie beide 12V-Stromversicherungen für das Haldex-System
• Überprüfen Sie die CAN-Bus-Verkabelung zum ABS/ESP-Modul auf Durchgang
• Löschen Sie alle gespeicherten Fehlercodes nach der Installation und der Probefahrt

Warum Haldex-Steuergeräte ausfallen

1. Wassereintritt & Korrosion

Das Steuergerät ist am Hinterachsgetriebe an einer exponierten Stelle unter dem Fahrzeug montiert. Feuchtigkeit und Spritzwasser können im Laufe der Zeit in das Gehäuse eindringen, die interne Platine korrodieren und Kommunikationsfehler oder einen vollständigen Ausfall des Geräts verursachen.

2. Beschädigung des N373 Magnetventils

Das N373 Haldex-Magnetventil steuert den Öldurchfluss zur Kupplung. Ein defektes oder elektrisch fehlerhaftes N373-Ventil sendet abnormale Stromsignale an das Steuergerät zurück, was Fehlercodes auslösen und in schweren Fällen die internen Treiberkreise des Steuergeräts beschädigen kann.

3. Korruption der Pumpenkalibrierungsdaten

Der interne Speicher speichert gelernte Pumpenkalibrierungswerte. Eine fehlerhafte oder blockierte Pumpe führt dazu, dass falsche Daten in die Kalibrierungstabelle geschrieben werden. Sobald diese Werte die akzeptablen Grenzen überschreiten, löst das Gerät Fehlercodes aus und deaktiviert die Allradzuschaltung.

4. Hitze & thermische Belastung

Wiederholte Allrad-Einsatzzyklen unter Last erzeugen Wärme, die Lötstellen und elektronische Komponenten innerhalb des Steuergeräts über eine längere Lebensdauer schädigt – insbesondere bei T5 Transportern mit hoher Laufleistung, die gewerblich genutzt werden.

Qualitätssicherung & Garantie

12 Monate Garantie: Dieses gebrauchte Haldex-Steuergerät wurde vollständig getestet und wird mit einer 12-monatigen Garantie geliefert, die alle Funktionsfehler unter normalen Betriebsbedingungen abdeckt.

Garantieleistungen umfassen:

• Fehlfunktionen der elektronischen Steuereinheit
• Kommunikationsfehler mit AWD / ABS / ESP Modulen
• Defekte des N373 Ventil-Treiberkreises
• Interne Kalibrierungsspeicherfehler

Garantieausschlüsse: Schäden, die durch falsche Installation, Nichtdurchführung der Pumpenanlernung, inkompatible Fahrzeugmontage, externe elektrische Fehler (durchgebrannte Sicherungen, beschädigte Verkabelung) oder physische Schäden während der Handhabung verursacht wurden.
